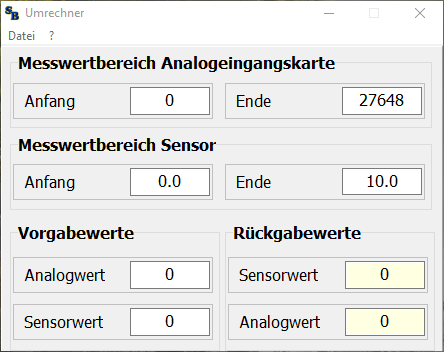

Hier können Sie den Wert welcher von der Analogeingangskarte zurückgeliefert wird in die entsprechende Messgrösse des Sensors/Aktors umrechnen.

Entsprechend kann die Umrechnung auch in umgekehrter Reihenfolge erfolgen.





  1. Messwertbereich Analogeingangskarte


Hier können Sie den Messwertbereich Ihrer Analog Ein- oder Ausgangskarte eingeben.


In den meisten Fällen Sind folgende Nennwert-Bereiche für Siemens-Analogmodule möglich:


Biopolar

Unipolar

-27648 - 27648

0 - 27648


  1. Messwertbereich Sensor


Je nach Messwertbereich ihr Sensor aufweist, können Sie hier den entsprechenden Bereich eingeben.

Der Messwertbereich ihres Sensors sollte am Sensor selbst oder im Datenblatt ersichtlich sein.

Dieser kann zum Beispiel bei einem Drucksensor 0-10 Bar betragen.


  1. Vorgabewerte / Rückgabewerte


Hier können Sie einen Analogwert (entsprechend dem Messbereich ihr Analogkarte) vorgeben und der Sensorwert wird anhand des Messwertbereichs des Sensor berechnet.

Ebenfalls können Sie den Sensorwert (entsprechend dem Messbereich ihres Sensors) vorgeben und der Analogwert wird anhand des Messwertbereichs der Analogkarte berechnet.


Beispiel:


Vorgabe Analogwert: 13824 → Rückgabewert Sensorwert: 5.0

Vorgabe Sensorwert: 7.0 → Rückgabewert Analogwert: 19353.6
